5. Tái tối ưu
5.1 Tái tối ưu theo định kì – Periodic reoptimization
Trong thời gian vận hành mạng, có thể xảy ra các trường hợp như: các tài nguyên mới trở nên khả dụng, các tài nguyên bị lỗi được tái kích hoạt, các tài nguyên được cấp phát đi bây giờ được thu hồi lại…v…v… Tái tối ưu theo định kì cho phép sau những khoảng thời gian nhất định, MPLS-TE thực hiện việc kiểm tra lại đường tối ưu nhất cho các đường hầm LSP. Mặc định khoảng thời gian này là 1 giờ (3600 giây) thì cần dùng lệnh: Router(config)#mpls traffic-eng reoptimize timers frequency {time}
5.2 Tái tối ưu hóa thủ công – Mannual reoptimization
Khi người quản trị mạng muốn tái tối ưu ngay tại thời điểm đó thì chỉ cần dùng lệnh: Router(config)#mpls traffic-eng reoptimize tunnel {name}
5.3 Tái tối ưu theo sự kiện – Event Driven Reoptinmization
Router(config)#mpls traffic-eng reoptimize events link-up
5.4 Tắt chức năng tái tối ưu
Trong trường hợp người quản trị mạng không muốn thay đổi LSP dù trong bất kì trường hợp nào thì dùng câu lệnh sau : Router(config)#interface tunnel x
Router(config-if)#tunnel mpls traffic-eng path-option 1 dynamic | explicit lockdown
6. Bảo vệ tuyến
Trường hợp này ta sử dụng mô hình A

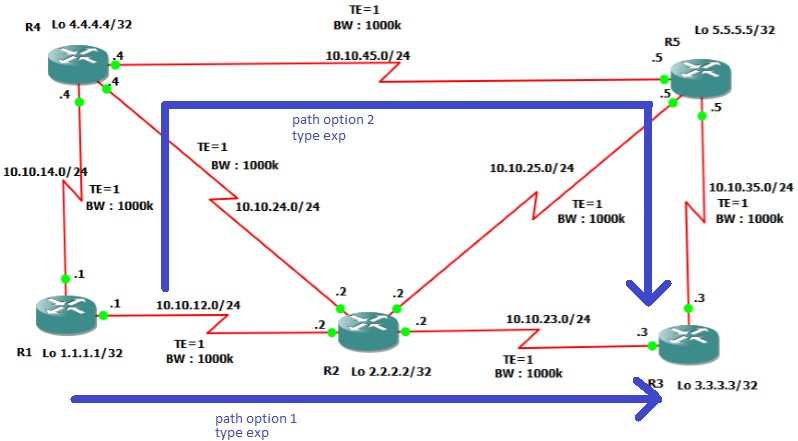

Kiến trúc mô hình A
Ta sử dụng path-option 2 làm đường bảo vệ tuyến cho path-option 1 bằng câu lệnh sau : R1(config-if)#tunnel mpls traffic-eng path-option protect 1 explicit name LSP2
Kiểm tra đường bảo vệ của Tunnel 1 : R1(config-if)#show mpls traffic-eng tunnels tunnel 1 protection
Khi các sự kiện xảy ra trong miền MPLS gây ảnh hưởng đến đường đi LSP1 thì nó sẽ sử dụng LSP2 thay cho LSP1.
7. Fast Reroute và node protect

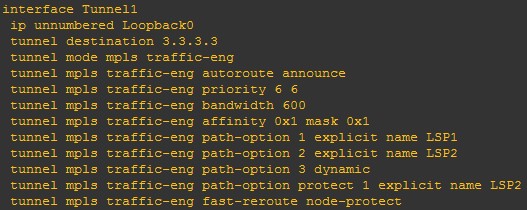

Tiếp tục sử dụng mô hình A. Lần này sẽ tái định tuyến nhanh cho Tunnel 1. Ta vào interface tunnel 1 và sử dụng câu lệnh : R1(config-if)#tunnel mpls traffic-eng fast-reroute
Còn việc bảo vệ node ta sử dụng câu lệnh sau : R1(config-if)#tunnel mpls traffic-eng fast-reroute node-protect
Việc sử dụng chế độ bảo vệ node bảo đảm khi lưu lượng đi từ R1-R2-R3 mà tại R2 gặp sự cố thì nó sẽ chuyển sang đường R1-R4-R5-R3. Đường hầm dự phòng sẽ không được phép đi qua router được bảo vệ là R2.
Lê Huy - VnPro
