1. Mô hình Makam
Đây là mô hình khôi phục MPLS đầu tiên được đề xuất. Nó cung cấp bảo vệ toàn cục cho một LSP bằng cách thiết lập đường khôi phục giữa ingress-LSR và egress-LSR. Đường làm việc và khôi phục tách rời nhau (disjoint) cả về link và nút. Khi phát hiện lỗi ở bất kỳ vị trí nào trên đường làm việc, tín hiệu FIS được dùng để chuyển thông báo lỗi về cho ingress-LSR (là PSL). Ingress-LSR sẽ thực hiện chuyển mạch lưu lượng sang đường khôi phục. Mô hình này hỗ trợ cả đường khôi phục thiết lập sẵn (chuyển mạch bảo vệ) và đường khôi phục thiết lập động (tái định tuyến).

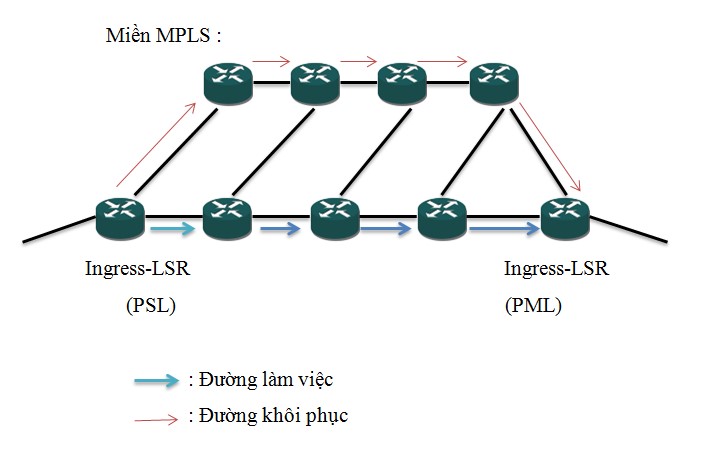

Mô hình Makam
2. Mô hình Haskin (Reverse Backup)
Mô hình này khắc phục nhược điểm mất gói ở mô hình Makam. Ngay khi một LSR phát hiện sự cố trên đường làm việc, nó chuyển hướng lưu lượng đến trên đường làm việc sang một đường dự phòng đảo đi ngược về PSL. Khi quay trở về đến PSL, lưu lượng được chuyển sang đường khôi phục toàn cục. Đường dự phòng đảo và đường khôi phục phải thiết lập sẵn nên cách này tốn kém tài nguyên.
Mô hình Haskin
Một cải tiến khác cho phép PSL chuyển trực tiếp lưu lượng sang đường khôi phục toàn cục ngay khi nó thấy đường dự phòng đảo được dùng. Các gói đầu tiên trong phần lưu lượng được đảo chiều có tác dụng như tín hiệu FIS. Cách này tối ưu hơn vì đường đi của lưu lượng được bảo vệ ngắn hơn. Tuy nhiên trong thời gian đầu, lưu lượng mới chuyển đi trên đường khôi phục sẽ trộn lẫn với phần lưu lượng được đảo chiều làm thay đổi thứ tự gói ban đầu.
3. Mô hình Hundessa
Mô hình Hundessa giống như mô hình Haskin cải tiến nhưng khắc phục được vấn đề xáo trộn thứ tự gói. Khi gói đầu tiên quay trở về PSL trên đường dự phòng đảo có tác dụng như tín hiệu FIS báo cho PSL biết đã có lỗi. PSL đánh dấu gói cuối cùng truyền ra đường làm việc (đang có lỗi) bằng cách đặt một bit trong trường EXP của nhãn, sau đó ngưng đẩy gói ra đường lỗi. Khi gói được đánh dấu quay trở về PSL trên đường đảo, PSL mới tiếp tục chuyển các gói mới trực tiếp ra đường khôi phục.
4. Mô hình Shortest-Dynamic
Trong mô hình này chỉ có đường làm việc được thiết lập. Khi một nút phát hiện sự cố link thì nó phải tính toán rồi báo hiệu thiết lập một đường hầm LSP ngắn nhất đi từ nó đến nút ở phía bên kia link bị sự cố và sau đó chuyển mạch lưu lượng (bằng cách xếp chồng nhãn để “luồn” đường làm việc chui qua đường hầm tránh lỗi này).
Mô hình Shortest-Dynamic
5. Mô hình Simple-Dynamic
Giống như Shortest-Dynamic, cơ chế này cũng là một cơ chế cục bộ. Nút phát hiện sự cố link sẽ chuyển mạch lưu lượng. Sự khác nhau giữa hai cơ chế này là nút cuối cùng của đường làm việc phải là PML. Sau đó, đường khôi phục sẽ là từ nút phát hiện sự cố đến nút PML. Trong trường hợp này không tính toán trước đường LSP khôi phục.
Mô hình Simple-Dynamic
