Cấu hình theo Class – Based Marking và NBAR trong QoS
Các câu lệnh cấu hình trong phân loại và đánh dấu :
1. Cấu hình theo Class – Based Marking
+ Để cấu hình theo Class – Based Marking, thực hiện theo các bước sau :
- Phân loại các gói tin vào trong các lớp dịch vụ bằng lệnh match.
- Đánh dấu các gói tin trong mỗi lớp dịch vụ dùng lệnh set.
- Kích hoạt Class

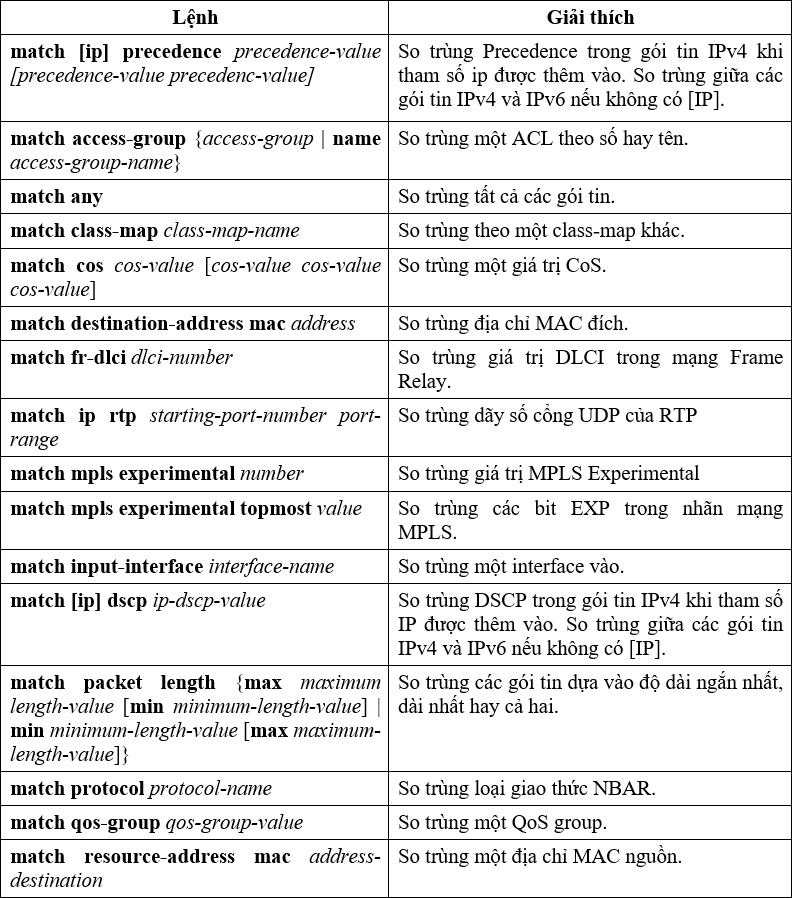

– Based Marking dùng lệnh service-policy ở một interface. Vài cấu hình lệnh match trong Marking được thể hiện trong bảng sau:
Vài cấu hình lệnh match trong Class – Based Marking

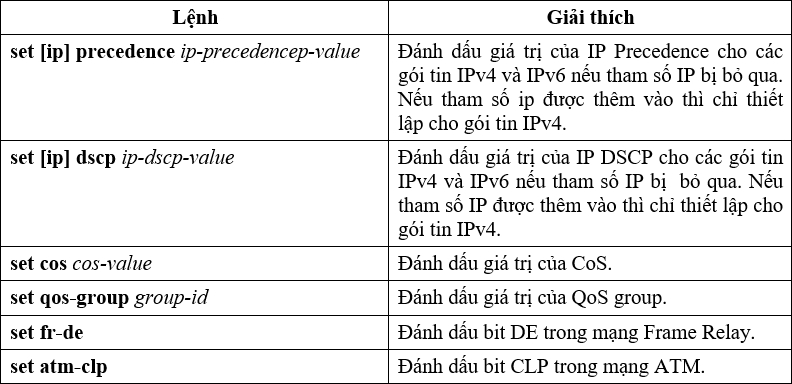

+ Vài cấu hình lệnh set trong Marking được thể hiện trong bảng sau:
Vài cấu hình lệnh set trong Class – Based Marking

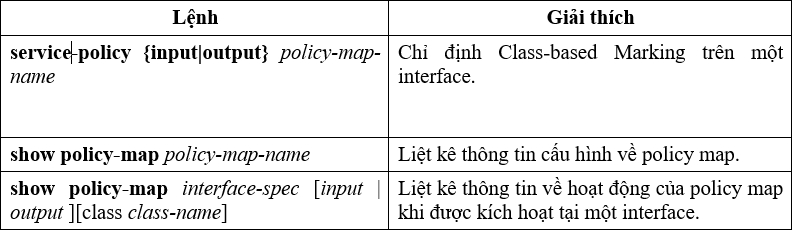

+ Các lệnh cấu hình thực thi trong Class – Based Marking được thể hiện trong bảng sau:
Các cấu hình lệnh thực thi trong Class – Based Marking
2. Cấu hình theo NBAR
+ Class – Based Marking có thể dùng NBAR để phân loại lưu lượng. Dùng lệnh class-map hỗ trợ lệnh match có thể so trùng các giao thức được nhận biết bởi NBAR. Các câu lệnh cấu hình được thể hiện trong bảng sau:
Các cấu hình lệnh cấu hình cho NBAR
Nguyễn Ngọc Đại – VnPro
