CCNA LAB 26: Tổng hợp Routing -

I. Sơ đồ


​


II. Mô tả

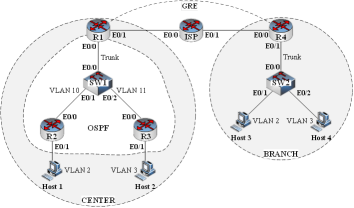

Bài lab gồm 5 router và 2 switch được đấu nối với nhau như sơ đồ trên:

• Các router R1, R2, R3 và SW1 thuộc site Center đóng vai trò các thiết bị mạng của một doanh nghiệp.
• Router ISP giả lập gateway ISP cung cấp đường đi Internet cho các thiết bị bên trong.
• Router R4 và SW2 thuộc site Branch.

Quy hoạch IP trên các cổng mạng của các thiết bị được chỉ ra theo bảng dưới đây:
​


III. Yêu cầu
Hãy thực hiện triển khai hệ thống mạng của doanh nghiệp trên hình 1 theo yêu cầu sau:
1. Cấu hình định tuyến OSPF giữa các router R1, R2, R3 sao cho các PC thuộc VLAN 2 và 3 có thể giao tiếp được với nhau.
2. Cấu hình để R1 làm DHCP Server, cấp địa chỉ động cho các PC thuộc VLAN 2 và VLAN 3 thuộc site Center.
3. Cấu hình để R4 làm DHCP Server, cấp địa chỉ động cho các PC thuộc VLAN 2 và VLAN 3 thuộc site Branch.
4. Cấu hình R4 và SW2 để cho phép PC thuộc VLAN 2 và 3 thuộc site Branch có thể giao tiếp được với nhau.
5. Cấu hình đảm bảo các user thuộc VLAN 2 và 3 trên cả hai site có thể truy nhập được Internet (ping đến địa chỉ 203.162.1.1). Lưu ý rằng, router ISP không chạy định tuyến với các router của mạng doanh nghiệp.
6. Cấu hình GRE Tunnel đảm bảo người dùng trên cả hai site đều có thể giao tiếp được với nhau.
