2.2. Phase 1.5
Đây là phase không bắt buộc (optional). Phase 1 cung cấp cơ chế chứng thực giữa 2 đầu cuối tạo nên một kênh truyền bảo mật. Phase 1.5 sử dụng giao thức Extended Authentication (Xauth). Phase này thường sử dụng trong Remote Access VPN.
2.3. Phase 2
Đây là phase bắt buộc, đến phase này thì thiết bị đầu cuối đã có đầy đủ các thông số cần thiết cho kênh truyền an toàn. Quá trình thỏa thuận các thông số ở phase 2 là để thiết lập IPSec SA dựa trên những thông số của phase 1.
Quick mode là phương thức được sử dụng trong phase 2. Các thông số mà Quick mode thỏa thuận trong phase 2:
- Giao thức IPSec: ESP hoặc AH
- IPSec mode: Tunnel hoặc transport
- IPSec SA lifetime: dùng để thỏa thuận lại IPSec SA sau một khoảng thời gian mặc định hoặc được chỉ định.
- Trao đổi khóa Diffie-Hellman IPSec SA của phase 2 hoàn toàn khác với IKE SA ở phase 1, IKE SA chứa các thông số để tạo nên kênh truyền bảo mật, còn IPSec SA chứa các thông số để đóng gói dữ liệu theo ESP hay AH, hoạt động theo tunnel mode hay transport mode
Các chức năng khác của IKE giúp cho IKE hoạt động tối ưu hơn bao gồm:
- Dead peer detection (DPD) and Cisco IOS keepalives là những chức năng bộ đếm thời gian. Nghĩa là sau khi 2 thiết bị đã tạo được VPN IPsec với nhau rồi thì nó sẽ thường xuyên gửi cho nhau gói keepalives để kiểm tra tình trạng của đối tác. Mục đích chính để phát hiện hỏng hóc của các thiết bị. Thông thường các gói keepalives sẽ gửi mỗi 10s.
- Hỗ trợ chức năng NAT-Traversal: Chức năng này có ý nghĩa là nếu trên đường truyền từ A tới B có những thiết bị NAT or PAT đứng giữa thì lúc này IPSec nếu hoạt động ở chế độ tunel mode và enable chức năng NAT
- Trasersal sẽ vẫn chuyển gói tin đi được bình thường.
Lưu ý : Chức năng NAT-T bắt đầu được Cisco hỗ trợ từ phiên bản IOS Release 122.2T.
Nguyên nhân tại sao phải hỗ trợ chức năng NAT-T thì các packet mới tiếp tục đi được?
Khi thực hiện quá trình mã hóa bằng ESP thì lúc này các source IP, port và destination IP, port đều đã được mã hóa và nằm gọn tron ESP Header. Như vậy khi tất cả các thông tin IP và Port bị mã hóa thì kênh truyền IPSec không thể diễn ra quá trình NAT.

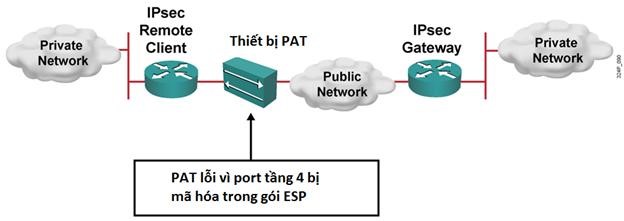

PAT lỗi do tầng 4 bị mã hoá trong gói ESP
Do đó NAT Traversal ra đời trong quá trình hoạt động của IKE nhằm phát hiện và hỗ trợ NAT cho Ipsec. Các dữ liệu sẽ không bị đóng gói trực tiếp bởi giao thức IP mà nó sẽ đóng gói thông qua giao thức UDP. Và lúc này các thông tin về IP và Port sẽ nằm trong gói UDP này.

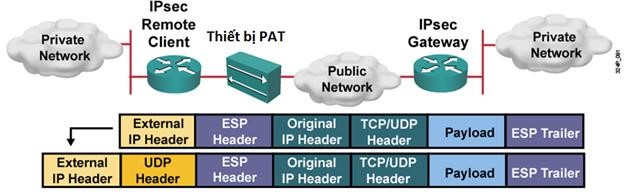

NAT Travesal giúp hỗ trợ các gói tin đã được mã hoá có thể đi qua các thiết bị PAT
GRE - Generic Routing Encapsulation là giao thức được phát triển đầu tiên bởi Cisco, với mục đích chính tạo ra kênh truyền ảo (tunnel) để mang các giao thức lớp 3 thông qua mạng IP.
