1. Nhận dạng VLAN frame Với các VLAN sử dụng nhiều Switch, frame header được đóng gói hoặc điều chỉnh để có thêm dòng thông tin về VLAN ID trước khi frame được gửi đi vào đường truyền kết nối giữa các Switch. Công việc này được gọi là gán nhãn cho frame. Trước khi chuyển gói tin đến điểm đích, frame header được thay đổi trở lại với định dạng ban đầu. VLAN nhận dạng bằng cách gói tin nào thì thuộc VLAN đó. Có hai phương pháp gán nhãn chủ yếu là ISL và 802.1Q. ISL từng được dùng phổ biến nhưng ngày nay đang thay thế bởi 802.1Q.

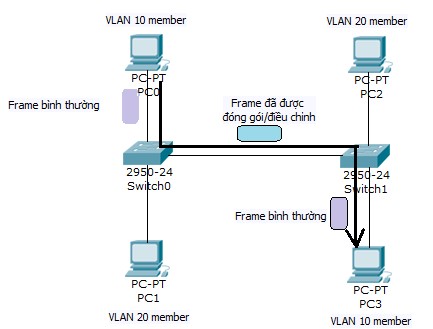

Hình 1: Nhận dạng VLAN frame
2. Cấu trúc của VLAN

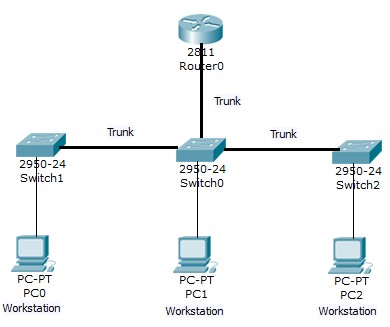

Hình 2: Cấu trúc của một VLAN
Cấu trúc của một VLAN gồm 3 tầng:
• Tầng 1: là Router, thực hiện nhiệm vụ định tuyến giữa các VLAN.
• Tầng 2: là các Switch. Trên các cổng của mỗi Switch chia thành các VLAN.
• Tầng 3: là các máy trạm làm việc.
Nguyễn Khắc Phong – VnPro
