Quá trình lọc chọn Router neighbor
Router EIGRP sử dụng gói Hello rất nhỏ để thiết lập mối quan hệ của nó với các router láng giềng, với chu kỳ 5s/1 lần (1 gói), nếu Router vẫn tiếp tục nhận được gói hello này thì nó sẽ hiểu là router láng giềng và các interface của router láng giềng đó vẫn còn hoạt động bình thường. Khi EIGRP lần đầu tiên được kích hoạt thì sẽ sử dụng EIGRP message để trao đổi giữa các router, và gửi đến địa chỉ multicast là 224.0.0.10.
- Bước 1: Router A sẽ gửi gói Hello ra ngoài
- Bước 2: Sau khi nhận được gói Hello từ A thì gửi lại gói hello đó, kèm theo bản cập nhật thông tin, nội dung đó chính là thông tin bảng định tuyến
- Bước 3: Router A báo nhận thông tin cập nhật
- Bước 4: Gửi bản cập nhật của nó cho B
- Bước 5: B báo nhận thông tin cập nhật

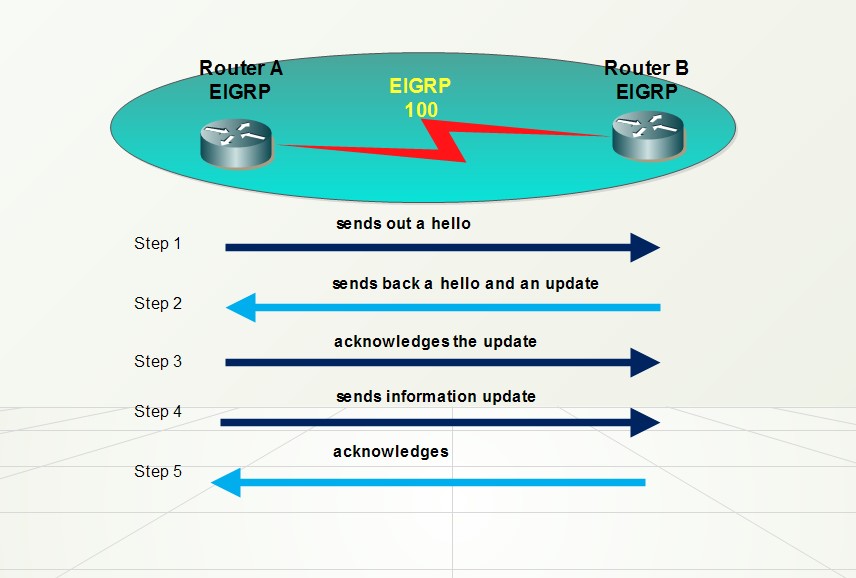

Trao đổi gói thông tin trong EIGRP
Các điều kiện xét lên EIGRP neighbor
1. Cùng Autonomous System Number (ASN).
2. Cùng lớp mạng kết nối trực tiếp.
3. Cùng password chứng thực (pass authentication).
4. Cùng chỉ số K (giải thích phần sau).
Trao đổi thông tin EIGRP topology

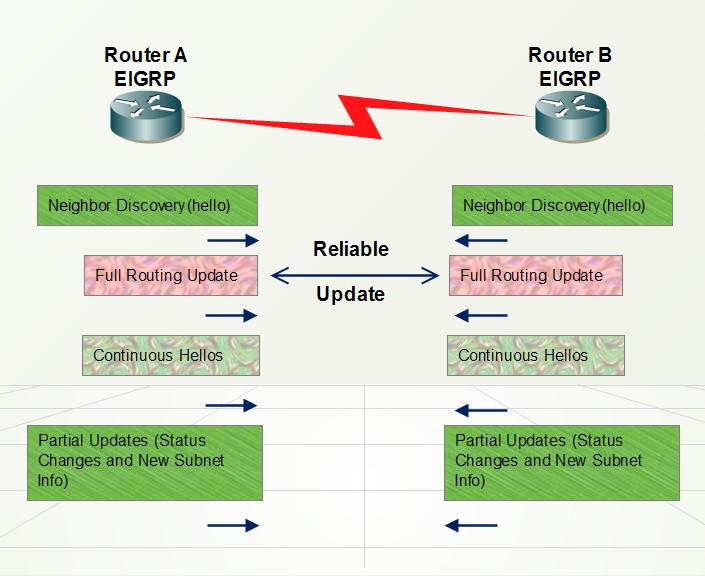

Trao đổi thông tin topology
EIGRP sử dụng EIGRP update messages gửi thông tin topology đến các Router hàng xóm. Những EIGRP update messages có thể được gửi đến địa chỉ Ip multicast 224.0.0.10 nếu EIGRP Router cần phải cập nhật thông tin định tuyến từ nhiều Router khác trên các mạng con, nếu không những tin nhắn update messages này sẽ gửi tới ip unicast của những hàng xóm cụ thể, việc sử dụng các gói tin multicast trên mạng LAN cho phép EIGRP trao đổi thông tin định tuyến với tất cả các neighbor trên mạng LAN một cách hiệu quả. Các thông điệp cập nhật (update messages) được gửi bằng cách sử dụng giao thức Reliable Transport Protocol (RTP).
Khi xét đầy đủ các điều kiện Router A và B đã là hàng xóm của nhau, chúng sử dụng gói hello (RTP) để giữ liên lạc thông tin. Các thông tin định tuyến chỉ được gửi khi có sự thay đổi, phát hiện một tuyến đường mới hay là một tuyến đường bị mất đi không tìm thấy nữa chứ không gửi, tất cả thông tin tuyến đường định tuyến như lúc đầu. Nếu trong vòng 3 lần chào hỏi, Router neighbor không nhận được gói hello nào, khi đó neighbor được xem là không còn nữa (có thể chết) được gọi là thời gian hold time.
Tính toán đường đi tốt nhất cho gói tin

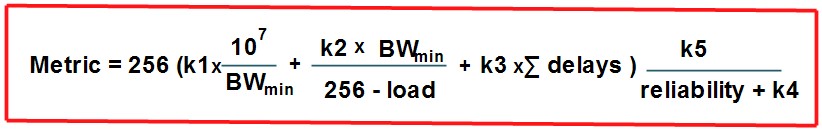

EIGRP tính toán metric để tìm đường đi tốt nhất và đưa vào bảng định tuyến
Trong đó: K: Hằng số, mặc định k1=1, k2=0, k3=1, k4=0, k5=0,
BW: Băng thông thấp nhất trên tuyến đường kết nối
Delay: Độ trễ của từng interface. Được tính bằng giá trị microsecond. Để đồng bộ đơn vị trong công thức phải đổi từ microsecond. “Tổng độ delays” ở ngoài thực tế phải chia cho 10.
Reliability: 255/255 EIGRP có số lượng hop tối đa là 224
Hà Phùng Khắc Thăng – VnPro
