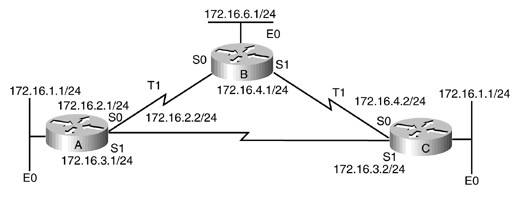

Ta có mô hình:
Cấu hình như sau:
Router A# interface ethernet 0
ip address 172.16.1.1 255.255.255.0
interface serial 0
ip address 172.16.2.1 255.255.255.0
interface serial 1
ip address 172.16.3.1 255.255.255.0
router eigrp 1
network 172.16.0.0
Router B# interface ethernet 0
ip address 172.16.6.1 255.255.255.0
interface serial 0
ip address 172.16.2.2 255.255.255.0
interface serial 1
ip address 172.16.4.1 255.255.255.0
router eigrp 1
network 172.16.0.0
Router C# interface ethernet 0
ip address 172.16.5.1 255.255.255.0
interface serial 0
ip address 172.16.4.2 255.255.255.0
interface serial 1
ip address 172.16.3.2 255.255.255.0
router eigrp 1
network 172.16.0.0
offset-list 1 out 600000 serial 1
access-list 1 permit 172.16.0.0 0.0.255.255
Router_A#show ip route 172.16.5.0
Routing entry for 172.16.5.0/24
Known via "eigrp 1", distance 90, metric 2707456, type internal
Redistributing via eigrp 1
Last update from 172.16.2.2 on Serial0, 01:08:13 ago
Routing Descriptor Blocks:
*172.16.2.2, from 172.16.2.2, 01:08:13 ago, via Serial0
Route metric is 2707456, traffic share count is 1
Total delay is 41000 microseconds, minimum bandwidth is 1544 Kbit
Reliability 255/255, minimum MTU 1500 bytes
Loading 1/255, Hops 2
Router A# show ip eigrp topology 172.16.5.0 255.255.255.0IP-EIGRP topology
entry for 172.16.5.0/24
State is Passive, Query origin flag is 1, 1 Successor(s), FD is 2707456
Routing Descriptor Blocks: 172 .16.2.2 (Serial0), fr om 172. 16.2.2, Send flag is 0x0
Composite metric is (2707456/2195456), Route is Internal
Vector metric:
Minimum bandwidth is 1544 Kbit
Total delay is 41000 microseconds
Reliability is 255/255
Load is 1/255
Minimum MTU is 1500
Hop count is 2
172.16.3.2 (Serial1), from 172.16.3.2, Send flag is 0x0
Composite metric is (2795456/281600), Route is Internal
Vector metric:
Minimum bandwidth is 1544 Kbit
Total delay is 44437 microseconds
Reliability is 255/255
Load is 1/255
Minimum MTU is 1500
Hop count is 1
Cho thấy Router A chọn Router B là next hop để đi đến Router C vì Router B có metric lớn hơn so với Router C. Nhìn vào topology cho thấy đường dẫn đến Router C có chậm trễ hơn so với các đường dẫn đến Router B, nhưng tất cả các liên kết là liên kết T1. các cổng cấu hình trong Router C không cho thấy bất kỳ giá trị chậm trễ cấu hình bằng tay.
Offset-list trong Router C add thêm một metric 600.000 đến tuyến đường đi trong Serial1. Đây là nguyên nhân của vấn đề. Các giá trị offset thêm tăng giá trị delay khi Router C gửi các tuyến đường đến Router A.
Giải pháp: Giải pháp là để loại bỏ các offset-list được cấu hình trên Router C. Để loại bỏ các offset-list, cấu hình Router C như sau:
Router C# config term
Router_C(config)#router eigrp 1
Router_C(config-router)#no offset-list 1 out 600000 serial 1
Nguyễn Minh Hải – VnPro
