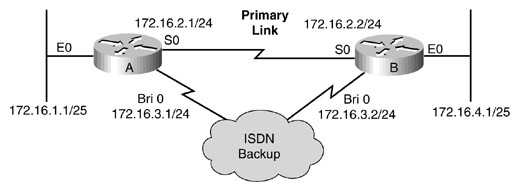

Ta có mô hình:
Cấu hình như sau:
Router A# isdn switch-type basic-5ess
interface ethernet 0
ip address 172.16.1.1 255.255.255.128
interface serial 0
ip address 172.16.2.1 255.255.255.0
interface bri 0
ip address 172.16.3.1 255.255.255.0
encapsulation ppp
dialer map ip 172.16.3.2 name Router B broadcast 1234567
ppp authentication chap
dialer-group 1
router EIGRP 1
network 172.16.0.0
access-list 101 deny eigrp any any
access-list 101 permit ip any any
dialer-list 1 protocol ip list 101
ip route 172.16.4.0 255.255.255.128 172.16.3.2 200
Router B# isdn switch-type basic-5ess
interface ethernet 0
ip address 172.16.4.1 255.255.255.128
interface serial 0
ip address 172.16.2.2 255.255.255.0
interface bri 0
ip address 172.16.3.2 255.255.255.0
encapsulation ppp
dialer map IP 172.16.3.1 name Router_A broadcast 3456789
ppp authentication chap
dialer-group 1
router eigrp 1
network 172.16.0.0
access-list 101 deny eigrp any any
access-list 101 permit ip any any
dialer-list 1 protocol ip list 101
ip route 172.16.1.0 255.255.255.128 172.16.3.1 200
Từ cấu hình, đường backup được thực hiện thông qua các floating static route ở cuối của cấu hình. Khi cổng chính (Serial 0) hỏng, các tuyến đường EIGRP chính ngưng hoạt động và các tuyến đường floating static route được cài đặt trong bảng định tuyến có sử dụng cổng BRI sẽ lên thay. Danh sách quay số được gắn với danh sách truy cập 101, điều này tạo ra các liên lạc bất kỳ gói tin IP trừ EIGRP hellos. Khi kết nối chính hỏng, các kết nối qua cổng BRI sẽ được chạy. Người quản trị mạng đang cố gắng để sửa chữa các vấn đề kết nối, khi làm như vậy, các quản trị mạng nạp lại Router B. Khi Router B đã trở lại, kết nối chính cũng đã hoạt động trở lại. Vấn đề là bây giờ ngay cả khi kết nối chính đã trở lại, kết nối BRI vẫn tăng và traffic vẫn được đi qua cổng BRI. Trên Router A, bạn phải xác minh rằng các mục bảng định tuyến cho interesting traffic là chính xác.
Router B# interface ethernet 0
ip address 172.16.4.1 255.255.255.0
interface serial 0
ip address 172.16.2.2 255.255.255.0
interface bri 0
ip address 172.16.3.2 255.255.255.0
encapsulation PPP
dialer map IP 172.16.3.1 name Router A broadcast xxx
ppp authentication chap
dialer-group 1
router eigrp 1
network 172.16.0.0 access-list 101 deny eigrp any any
access-list 101 permit IP any any
dialer-list 1 protocol IP list 101
ip route 172.16.1.0 255.255.255.128 172.16.3.1 200
Giải pháp: Các giải pháp cho vấn đề này là thay đổi địa chỉ IP subnet mask trong Router B với subnet mask/25.
Cấu hình như sau: Router B# interface ethernet 0 ip address 172.16.4.1 255.255.255.128
Nguyễn Minh Hải – VnPro
